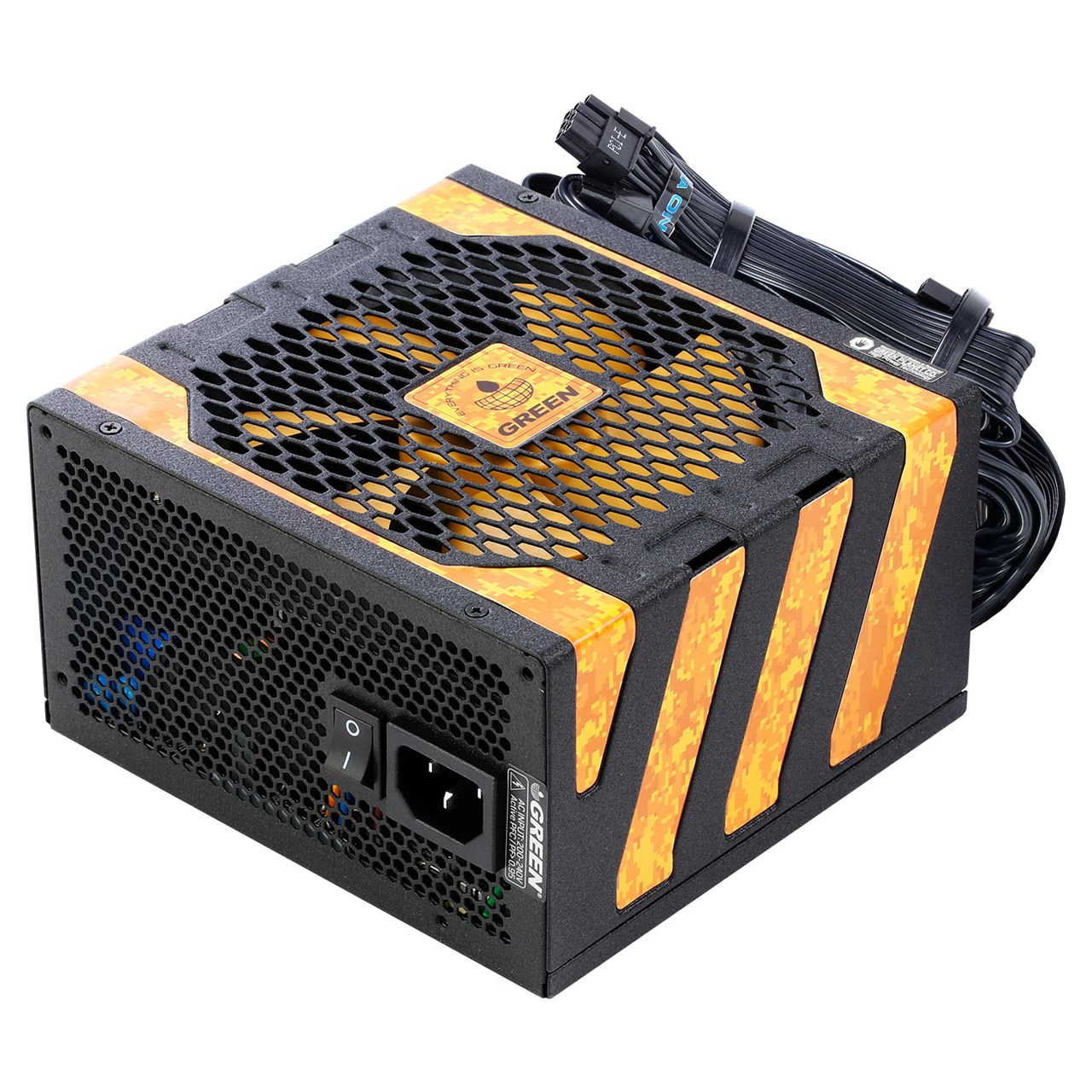

طراحی ظاهری خاص و چشم نواز به سبک نظامی

خاص باشید!

طراحی ظاهری بسیار زیبا و چشم نواز پاورهای سری UK PLUS گرین با سبک و سیاق نظامی، مطابق با سلایق گیمرها در نظر گرفته شده است. این ویژگی بدون شک یکی از نقاط عطف افزایش جذابیت سیستم گیمینگ شما محسوب خواهد شد.

طراحی کم حجم جهت اشغال فضای کمتر

به لطف طراحی مدرن و بهینه سازی شده پاورهای سری UK PLUS، طول این سری از پاورهای گرین به حداکثر 140mm رسیده است. این امر سبب افزایش سازگاری این سری با کیس های با فضای محدود نظیر مدل‌های Micro-ATX و پلتفرم‌های HTPC شده است.

بازدهی مصرف انرژی (Efficiency) مطابق با استاندارد 80Plus GOLD

برخورداری از مدرن‌ترین توپولوژی‌های روز در بخش‌های اولیه و ثانویه در کنار قطعات فوق‌العاده باکیفیت در ساخت پاورهای UK PLUS سبب شده تا بازدهی مصرف انرژی نسل دوم این پاورها به حداکثر حدود %92.5 برسد. این میزان بازدهی باعث کاهش مصرف انرژی و هزینه های برق مصرفی، عملکرد بسیار خنک، نویز صوتی بسیار پایین و افزایش محسوس طول عمر این سری از پاورها شده است.

کابل‌های خروجی تماماً فلت + ضخامت 16AWG

در پاورهای سری UK PLUS تمامی کابل‌های خروجی از نوع فلت با رنگ سرتاسر مشکی در نظر گرفته شده است. کابل‌های فلت نسبت به انواع متداول انعطاف پذیرترند و همین امر کابل کشی قطعات را آسان‌تر کرده و سبب زیبایی بیشتر اسمبل سیستم خواهد شد. همچنین برخی خروجی های PCI-E پاورهای سری UK PLUS به کابل با ضخامت 16AWG مجهز شده اند. این کابل ها نسبت به نمونه های 18AWG بیش از %40 ظرفیت بیشتری در عبور جریان (بیش از 10A) دارند. نتیجه این امر افت ولتاژ و تلفات کمتر خواهد بود که افزایش بازدهی مصرف انرژی و کاهش حرارت کابل ها را به همراه خواهد داشت.

توپولوژی Half-Bridge در بخش اولیه

به لطف توپولوژی مدرن و بسیار پربازده Half-Bridge در کنار مبدل LLC Resonant که باعث نرم شدن شکل موج سوئیچینگ (Soft Switching) و تحقق عملی Zero Voltage Switching در بخش ورودی می‌شود، حامل‌های EMI، RF و تلفات سوئیچینگ در ورودی کاهش یافته و بازدهی مصرف انرژی (Efficiency) به طرز محسوسی افزایش می‌یابد.

مبدل تانک رزونانس (LLC Resonant)

مبدل‌ تانک رزونانس (LLC Resonant) این امکان را فراهم می‌سازند تا سرعت Switching ماسفت های بخش ورودی به‌مراتب بالاتر از توپولوژی‌های نسل قبل باشد. این امر در عمل و به‌خصوص در وضعیت بی‌باری باعث افزایش محسوس بازدهی مصرف انرژی (Efficiency) خواهد شد.

عملکرد به‌مراتب دقیق‌تر پروتکشن های ایمنی

تراشه Supervisor در منابع تغذیه سوئیچینگ مدرن، مهم‌ترین بخش ناظر بر تمامی فعل و انفعالات انجام شده در آن محسوب می‌شود. در پاورهای سری UK PLUS از تراشه Supervisor به‌مراتب مدرن‌تر و دقیق‌تر نسبت به مدل‌های نسل قبل استفاده شده و سفارشی سازی‌های انجام شده در بایاسینگ آن، در عمل محدوده به‌مراتب تنگ‌تر و دقیق‌تر برای کنترل پروتکشن های OCP,OPP و OTP فراهم کرده است.

پروتکشن های ایمنی کامل در بخش ورودی و خروجی

منابع تغذیه سری UK PLUS دقیقاً همانند مدل‌های رده‌بالا و گران‌قیمت در هر دو بخش ورودی و خروجی از تمامی پروتکشن های ایمنی پشتیبانی می‌کنند. کامپوننت هایی نظیر (MOV (Metal Oxide Varistor و NTC Thermistor در کنار فیلتر کارآمد و دو لایه EMI در بخش ورودی این سری را در برابر حامل‌های RF ، هارمونیک‌های مزاحم، Spike های لحظه ای و جریان هجومی اولیه بیمه کرده است. در بخش خروجی نیز به لطف تراشه Supervisor جدید و بهینه سازی های انجام شده جهت پیکربندی دقیق این تراشه، تمامی پارامترهای خروجی نظیر ولتاژ، جریان و حرارت به صورت برخط و لحظه ای بررسی و در صورت خارج شدن هر یک از مقادیر از محدوده تعیین شده، جهت حفظ سلامتی پاور و قطعات در سریع‌ترین زمان ممکن دستور خاموشی پاور صادر می‌شود.

توپولوژی مبدل‌های DC-DC به همراه یک‌سوسازی هم‌گام در بخش ثانویه

پاورهای سری UK PLUS در بخش ثانویه از جدیدترین و مدرن‌ترین طراحی حال حاضر یعنی مبدل‌های DC-DC به همراه یک‌سوسازی هم‌گام (Synchronous Rectification) بهره می‌برد. در این تکنیک دیگر در بخش خروجی از دیودهای شاتکی خبری نیست و به‌طور کامل Power MOSFET ها جای آن‌ها را گرفته‌اند. همچنین به‌واسطه تعبیه مبدل‌های DC-DC در این بخش، ولتاژ هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) به‌صورت کاملاً مستقل ساخته و پرداخته می‌شود. این امر در عمل باعث تثبیت بیش از پیش سطح ولتاژ شاخه‌های نام برده در وضعیت‌های Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی)، Zero Load (وضعیت کاملاً بی‌باری) و اضافه شدن پروتکشن NLO به قابلیت‌های این سری از منابع تغذیه شده است.

خازن‌ الکترولیت ژاپنی از نوع 105°C در بخش اولیه

در بخش اولیه منابع تغذیه سری UK PLUS از خازن‌ الکترولیتی ژاپنی با قابلیت کارکرد در دمای 105°C استفاده شده است. این خازن‌ها در مقایسه با خازن‌های مشابه تایوانی از نوع 85°C بیش از 4 برابر عمر بیشتری دارند و به‌صورت محسوس در برابر ریپل جریان مقاومت بیشتری دارند.

عملکرد پایدار حتی در دمای محیط 45°C درجه سانتی گراد

طراحی مدرن بهینه سازی شده و برخورداری از متریال و قطعات باکیفیت در کنار سیستم کولینگ کارآمد و هوشمند باعث شده تا منابع تغذیه سری UK PLUS گرین حتی در دمای محیط 45°C درجه سانتی گراد نیز امکان ارائه توان نامی خود را به صورت کاملاً پایدار و تضمین شده داشته باشند.

حداکثر ریپل ولتاژ شاخه‌+12V معادل یک چهارم استانداردهای جهانی

ریپل و نویز خروجی یکی از مهم‌ترین عوامل در کاهش عمر مفید پاور و تجهیزات متصل شده به آن محسوب می‌شود. ریپل ولتاژ شاخه‌ +12V خروجی پاورهای سری UK PLUS به‌واسطه توپولوژی مدرن پیاده سازی در بخش اولیه و ثانویه حداکثر یک چهارم سخت‌گیرانه‌ترین و جدیدترین استاندارد پاورهای ATX است. همین امر خلوص بالای ولتاژ این شاخه و پایداری آن را حتی در سخت‌ترین شرایط تضمین می‌کند.

فیلتر دو مرحله ای EMI در بخش ورودی + مدار کارآمد کنترل جریان هجومی

به لطف فیلترینگ دو مرحله ای و کامل در بخش ورودی پاورهای سری UK PLUS، حامل های EMI/RFI ایجاد شده توسط ماسفت ها و سوئیچ های بخش ورودی تحت هیچ شرایطی به شبکه انتقال و توزیع برق شهر نفوذ نخواهند کرد. همچنین به واسطه دو قطعه NTC Thermistor و (MOV (Metal Oxide Varistor تعبیه شده در این بخش، پاورهای سری UK PLUS در برابر جریان های هجومی اولیه (Inrush Current) و Spike های شدید ولتاژ برق شهر بیمه شده اند. علاوه بر این مدار کنترل جریان هجومی در پاورهای سری UK PLUS همانند پاورهای رده بالا به رله اتصال کوتاه مجهز شده است. این رله بلافاصله پس از پایان جریان هجومی با اتصال کوتاه NTC Thermistor تلفات توان مصرفی را به حداقل می رساند.

ماسفت های مدرن، پربازده و (Low-RDS(on نسل سوم OptiMOS

منابع تغذیه UK Plus بخش عمده‌ای از بازدهی مصرف انرژی فوق‌العاده بالای خود را مدیون ماسفت های آلمانی (ساخت کمپانی Infineon) فوق‌العاده پرسرعت در امر سوئیچینگ، Low-RDS و با جریان نشتی فوق‌العاده پایین در بخش ثانویه خود هستند. این امر در نهایت باعث عملکرد فوق‌العاده خنک‌تر و تضمین عمر بسیار بالای این سری از پاورهای گرین شده است.

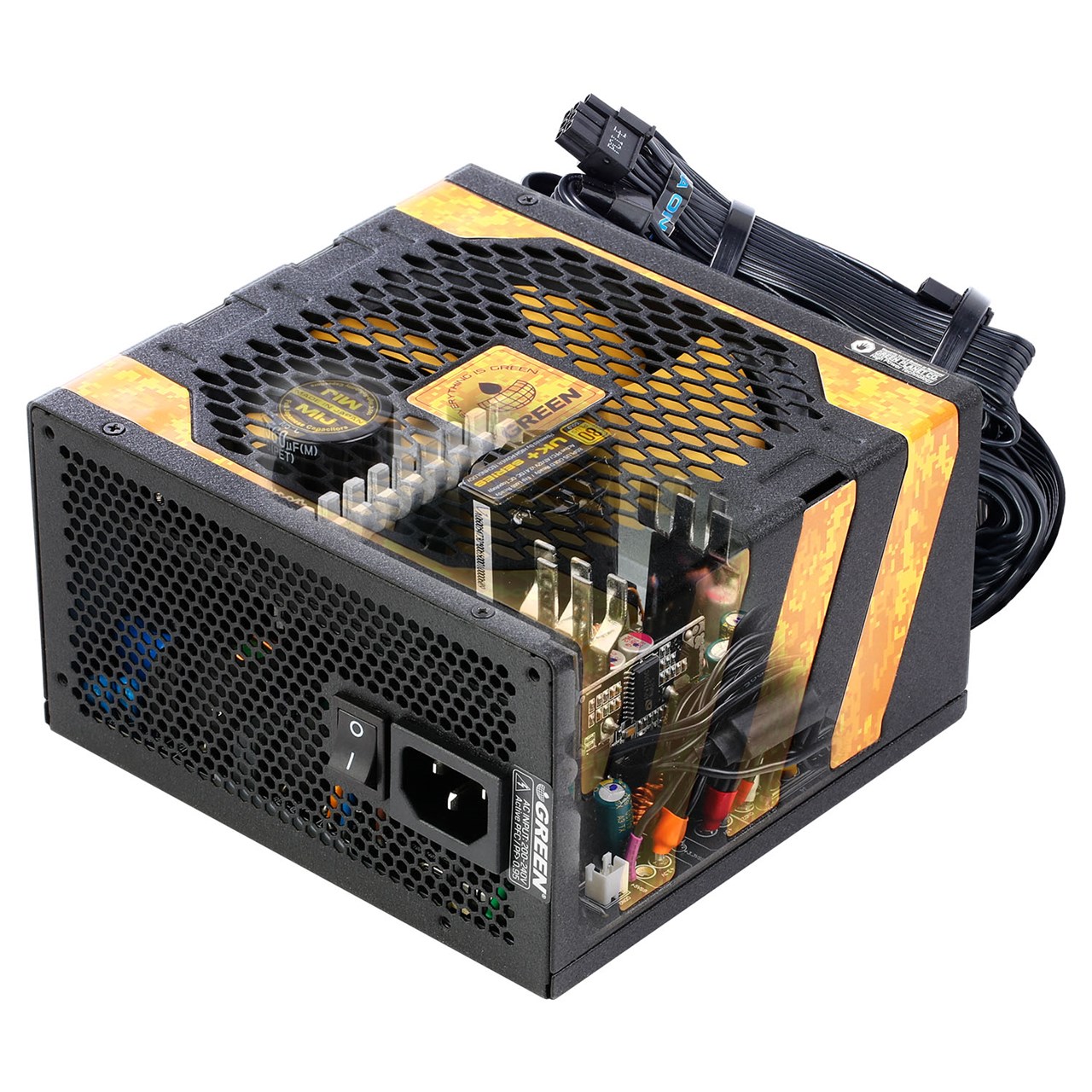

* عکس مربوط به مدل GP650A-UK PLUS می باشد

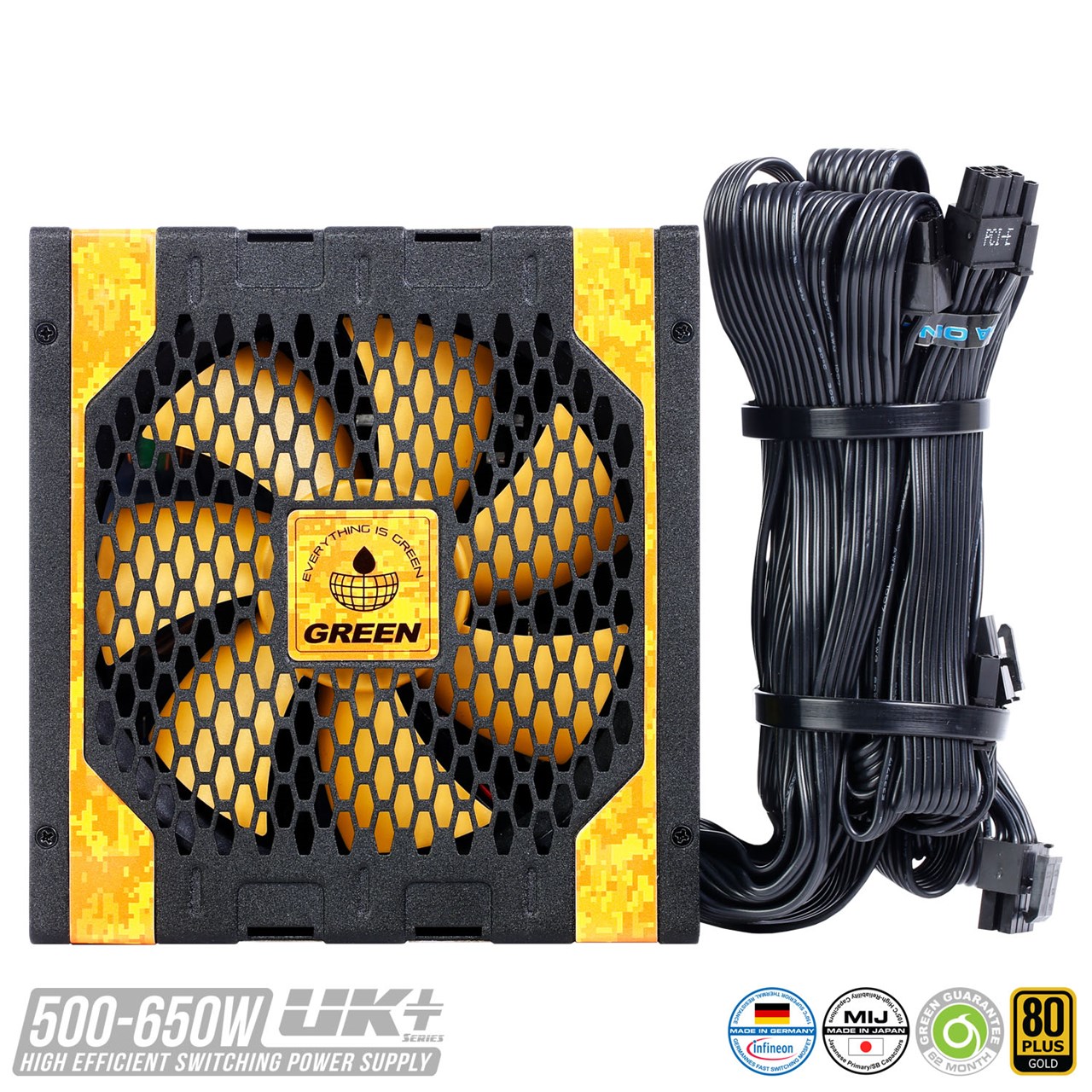

فن فوق‌العاده کم صدا مجهز به یاتاقان از نوع FDB (Fluid Dynamic Bearing)

پاورهای سری UK PLUS به فن‌ 120mm بسیار باکیفیت و در کلاس کاربردهای صنعتی با تکنولوژی FDB مجهز شده‌اند. فن‌های FDB که در حال حاضر یکی از مدرن‌ترین سیستم‌های یاتاقان را به همراه دارند حتی نسبت به فن‌های Double Ball Bearing عمر بیشتر و البته نویز صوتی به‌مراتب کمتری دارند. همچنین به لطف کنترلر فن فوق‌العاده هوشمند در نظر گرفته شده برای پاورهای نسل جدید UK PLUS، نویز صوتی این مدل‌ها تا حدود %70 الی %80 توان نامی پاور بسیار پایین بوده و در این محدوده عملاً هیچ صدایی از فن پاور به گوش کاربر نخواهد رسید.

نسل جدید هیت سینک های خنک کننده در بخش خروجی

به دلیل استفاده از ماسفت های مدرن و فوق‌العاده پربازده (Low-RDS(on از نوع SMD در شاخه 12V+ خروجی و تعبیه آن‌ها در بخش پشتی PCB دفع حرارت با روش‌های متداول امکان پذیر نخواهد بود. به همین جهت برای این امر هیت سینک های مخصوص و جدیدی در نظر گرفته شده تا حرارت منتقل شده به PCB در سریع‌ترین زمان و با بیشترین بازدهی ممکن به طرف دیگر PCB منتقل و توسط جریان هوای ایجاد شده فن دفع شود.

62 ماه گارانتی و 10 سال خدمات پس از فروش

شرکت پردیس صنعت سیاره سبز (GREEN) به‌پاس تقدیر و ارج نهادن به مشتریان بی‌نظیر، محترم و فهیم محصولات این شرکت و به‌واسطه عملکرد استثنایی و کیفیت ساخت مثال زدنی پاورهای سری UK PLUS گارانتی این سری از پاورهای میان رده خود را از 37 ماه (در سری نسل قبل UK) به 62 ماه افزایش داده است. همچنین گارانتی گرین آماده است که تا 10 سال خدمات پس از فروش این سری از پاورها را به مشتریان محترم این شرکت ارائه دهد.
